几天前，陈立武接手英特尔后的首次播客访谈播出。在对话中，他明确提到将押注先进封装、玻璃基板、氮化镓（GaN）、碳化硅（SiC）、磷化铟（InP）、人工钻石几大技术。其中玻璃基板再次迎来大佬定调，无疑给市场注入了信心。
2026年上半年，玻璃基板是AI芯片封装领域最受关注的技术路线之一。除英特尔外，、台积电、三星等全球头部企业几乎都释放了信号，将玻璃基板纳入下一代先进封装的核心方案。以TGV（玻璃通孔）和CoPoS（玻璃基板封装）为代表的技术路径，正在从实验室走向产业验证。
在这一次技术升级中，面板企业被视为天然受益者。因为玻璃是显示产业的基石，而面板厂在玻璃加工、大面积光刻、薄膜沉积等环节积累了数十年。
目前，从市场已知的消息看，已率先建成试验线并有明确的产业合作，TCL科技和深天马也在跟进。因此，资金先行让京东方被赋予“转型先锋”的标签，二级市场风景宜人，而TCL科技等企业在玻璃基板方向的布局尚未得到更多认可。
这种认知是否准确？本文试图从技术储备和产业协同的角度，重新审视TCL科技在玻璃基板领域的能力边界。
一、为什么玻璃基板“非做不可”

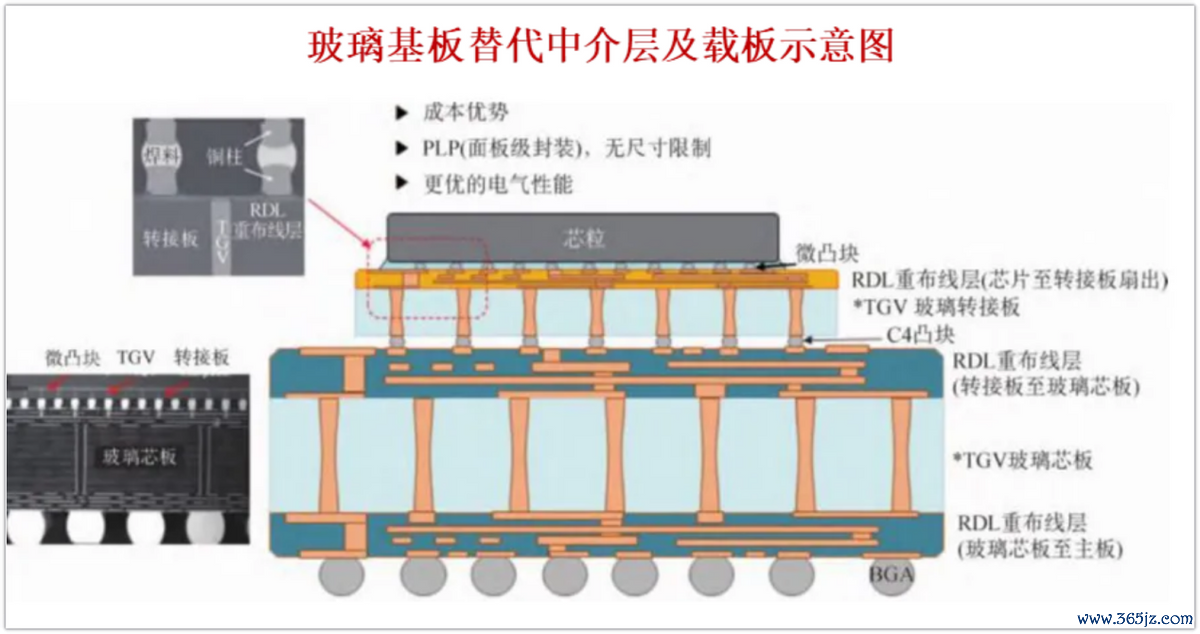

什么是玻璃基板？顾名思义，用玻璃制作的芯片载板。为什么要把载板材质换成玻璃？这就要提到AI芯片封装正在面临的物理瓶颈。
元股证券:ygzq.hk
随着AI芯片算力需求持续膨胀，芯片封装尺寸也在快速放大。英伟达最新的Rubin GPU已达5.5倍光罩尺寸，12英寸晶圆仅能封装4至7颗。这种超大尺寸封装对基板的要求急剧提升，而传统的有机基板开始暴露出结构性问题。
这里要引入一个概念，叫热膨胀系数（CTE）。有机基板的CTE与硅芯片差异较大，在大面积封装中容易产生翘曲，严重时甚至导致开裂。而玻璃基板的CTE可与硅高度匹配，根据台积电实测数据，玻璃基板可将封装翘曲降低约16%，热膨胀形变优化约19%。
此外，芯片关联信号，而传统有机材料在高频下介电损耗较大，玻璃却具备优异的绝缘性能，在高频范围内信号完整性明显优于有机基板。
此外，还有一点是物理性质方面，玻璃尺寸扩展性好，可实现100×100mm甚至更大的基板加工，远超硅中介层约35×35mm的极限。
正是这些性能优势，使得台积电、英特尔、等巨头纷纷将玻璃基板纳入封装路线图。台积电已在2026年6月完成CoPoS中试线通线，预计2028年下半年实现规模量产。英特尔的亚利桑那试产线良率已达95%以上。三星电机也已向英伟达、博通等客户送样。
既然是玻璃，核心自然是加工玻璃。而加工玻璃谁在行？自然是我们产能丰富、技术积累深厚的面板企业。这是一个难得的从显示延伸到半导体的产业窗口。
二、面板企业的“先手”：玻璃加工能力的技术同源性
面板企业切入玻璃基板封装，并非跨界，而是能力圈的延伸。
显示面板的制造过程分为Array、Cell、Module三段，其中Array段本质上就是在玻璃基板上完成薄膜晶体管阵列的制造，涉及薄膜沉积、光刻、显影、刻蚀、清洗等环节。这套工艺流程与半导体制造高度同源，区别在于面板使用的是玻璃基板而非硅晶圆，且尺寸更大。
正因如此，面板企业在玻璃基板封装的前道环节具有天然的制造基础。尤其是TGV成孔、孔壁金属化、RDL重布线等工艺，与面板制造中的光刻对准、薄膜沉积、蚀刻清洗在原理和操作上存在大量共通之处。还有一点则是大尺寸玻璃基板的加工经验——面板厂每天处理数平方米的玻璃基板，对翘曲控制、大面积均匀性、良率爬坡等有深厚积累，这正是玻璃基板封装工业化最需要的工程能力。
杠杆股票配资从全球竞争格局看，中国台湾面板企业起步最早。群创自2017年起布局玻璃基板技术，并与台积电在CoPoS项目中合作。中国大陆面板龙头中，京东方动作最快，2024年投入约10亿元建设玻璃基封装载板试验线，2026年上半年实现全自动化通线。深天马则主要利用其低世代LCD线的转型潜力。
TCL科技的布局，相对低调但同样深入。从公开信息看，TCL华星在玻璃基板领域的技术投入覆盖前道玻璃加工和核心工艺研发。

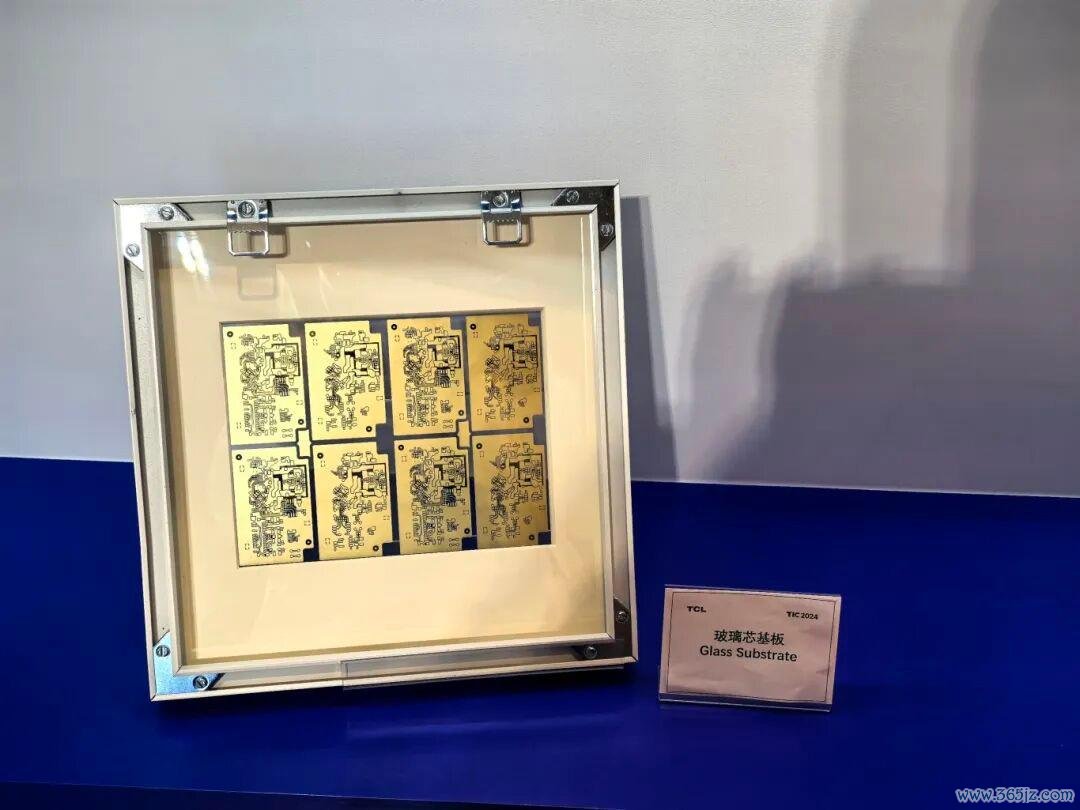

2024年12月，TCL全球技术创新大会上，TCL控股子公司天津普林与华星联合研发的玻璃芯基板首次对外展出，核心特征是高密度通孔玻璃基板。2026年5月，TCL科技在投资者互动中表示，公司对玻璃基封装领域已进行前期调研与技术预研。
与京东方相比，TCL公开披露的信息更简练，但从产业链布局看，它的立体协同架构也值得一看。
三、TCL的“三件套”：一块产业拼图
TCL科技在玻璃基板方向最值得关注的点，不是单一环节的突破深度，而是其旗下多个业务单元正在形成一条覆盖玻璃加工、载板制造、精密键合的协同链条。
首先，华星是全球领先的显示面板制造商，在大尺寸玻璃基板的光刻、薄膜沉积、蚀刻清洗等环节具备成熟的大规模量产能力。有公开专利信息显示，华星已开始切入TGV相关核心工艺，重点关注导电段附着力不足、分层剥离等量产导向的工程问题。

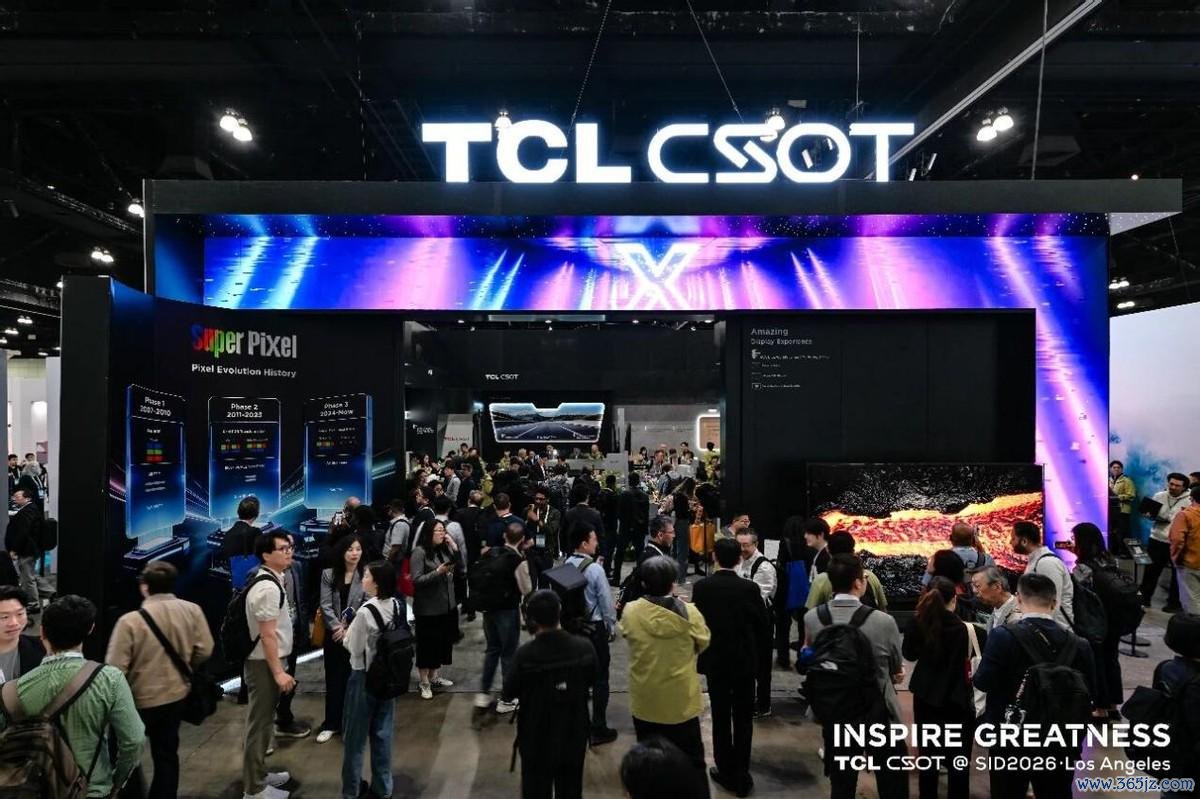

此外，在上个月举行的2026年国际信息显示技术展览会（SID2026）上，华星已经展示了全球最高1700PPI Real RGB玻璃基OLED显示（2.24\"）。这说明它既有解决制造难点的能力储备，也有不断深化的产业实践。
在中游环节，天津普林是TCL控股的PCB制造企业，拥有36年的印制电路板生产经验。2024年12月，天津普林在TCL全球技术创新大会上首次公开了与华星联合研发的玻璃芯基板样品。
从专利角度看，普林涉及的内容包括玻璃基板电镀治具、夹持装置等工装层面。但正是这类“不起眼”的工艺细节，决定了玻璃基板能否在大面积、薄片条件下稳定完成电镀和后续加工。玻璃基板脆、薄、易翘曲，能否在量产线上稳定地完成夹持、转运、电镀，是产业化绕不开的门槛。
最后，6月3日，三安光电在回应投资者提问时提到，公司全资子公司泉州三安与成立的合资公司芯颖显示在开发面向玻璃基的Micro LED技术产品。且芯颖的布局并不局限于显示，也覆盖透明图案化基板、导孔结构、焊垫连接、激光转移载板和绑定材料等多个环节，显示出在微米级对位、器件互连和精密绑定方面的连续研发能力。
未来，这些积累都会变成可迁移的技术价值。
三块拼图合在一起，TCL科技在玻璃基板封装领域已具备从玻璃原片到精密布线的完整技术覆盖。虽然当前各环节的整合仍处于早期阶段，但架构的完整性在国内面板企业中值得另眼相看。
四、重估的锚点不是短期利润，是产业卡位
当前市场对TCL科技玻璃基板方向的认知存在两个偏差。
第一，认为TCL的布局不如京东方“实”。这种判断有一定道理，不过不是因为TCL不够好，而是因为京东方进度更快，送样进度更明确。TCL本身没有选择单点突进式的投入，而是通过集团内多个业务单元的协同，走了一条“构建能力链”的路线。两条路线的优劣并无定论。
第二，也就是认为玻璃基板离落地还很远，现在谈重估为时过早。这种判断忽视了产业周期中的一个关键节点：技术路线确立之后的“卡位窗口”。
玻璃基板作为下一代先进封装的核心基材，其供应链的形成将在未来2-3年内完成。几大巨头量产时间表集中在2027—2029年，那么供应商锁定、工艺锁定、客户验证这些前序工作都是超前于产品验证的。将判断前移，本身也有合理性。
不管怎么说，玻璃基板热潮确实正在改写部分面板企业的估值逻辑。过去，面板产线被视为典型的周期性重资产，要让重资产焕发新价值，最好的方式就是产线和工艺能力被别的什么产物重新发现。因为只有这样，才能以有限投入换取更大的想象力。毕竟市场最担心的，就是重资产没有想象力。
