浅谈玉器市场出现的微透明软玉

浅谈玉器市场出现的微透明软玉

樊梦秋 任悦 刘楠 张立新 王笑娟 张龙博

河南省产品质量检验技术研究院 国家玉石金银饰品检验检测中心（河南） 河南郑州 450018

摘要：随着网络直播和视频号的兴起，微透明软玉作为新兴消费热点备受关注。本文分析了通过显微镜、折射率、紫外荧光、红外光谱等技术手段对这类样品进行的检测与分析。研究发现，微透明软玉通常呈现灰色、白色或浅绿色，具有强玻璃光泽和特殊的猫眼效应。红外光谱检测尤为关键，能够有效区分充填处理与未经处理的软玉，进一步确保消费者的选择和信任。

关键词：微透明软玉；红外光谱；光泽；猫眼效应；充填处理

随着互联网的快速发展，网络直播、视频号的流行，透明度高、“水头足”、“光感好”、具猫眼效应的软玉，走进了大众的视野，成为了消费者的新团宠。随之而来，实验室收检的此类样品也越来越多，针对收检的这一类样品，我们使用显微镜、折射率、紫外荧光灯、红外光谱仪等仪器设备对其进行检测、分析[1]。

软玉是主要由为透闪石、阳起石组成，可含方解石、透辉石、石墨、黄铁矿、铬铁矿、磁铁矿、石英、蛇纹石、绿泥石、绿帘石、硅灰石、磷灰石、石榴石等。当有其他矿物的介入时，其放大检查，折射率，紫外荧光和红外光谱均会发生变化[2]。本篇文章分析的样品是，在红外光谱反射法中未检测出含方解石、透辉石、石英等其他矿物存在的微透明软玉。

肉眼观察：

1.颜色：

软玉的颜色：浅至深绿、黄至褐、白、灰、黑等色。

微透明软玉多呈灰色、白色、浅绿色等，以浅色调为主。

光泽：

软玉的光泽：玻璃光泽至油脂光泽。

市场上常见的软玉，亚光抛光下呈油脂光泽，亮光抛光下呈玻璃光泽。

此类微透明的样品，大多数“抛高光”，样品可呈现强玻璃光泽。

特殊光学效应：

软玉的纤维交织结构，使得其在特定的切磨雕刻下，可呈猫眼效应。

此类微透明的软玉，珠链、圆弧形的戒面多呈现猫眼效应。

常规仪器的检测：

折射率：

软玉折射率为1．606～1．632，点测法常为1.60～1.61。

此类微透明的软玉折射率点测也在此范围。

紫外荧光：

软玉的紫外荧光常为惰性。

此类微透明的样品长波下会有蓝白、绿白色的荧光，短波下的荧光稍弱；少部分样品是无荧光。一些绳子可具有强蓝白色、绿色的荧光，如果样品为珠链类的，应避开绳子的影响，再做判断。

放大检查：

软玉的放大检查为：纤维交织结构，矿物包体。

这种微透明的软玉一部分会呈现纤维交织结构，表面光泽无异常。一部分样品则会出现表面光泽差异，局部会出现酸蚀纹；此处需要注意的是，如果样品抛光比较差的情况下，显微镜下也会发现表面光泽的差异，如果样品得到很好的抛光，光泽差异和酸蚀纹很难观察。

密度：

软玉的密度：2.95（＋0.15，－0.05）g/㎤。

此类样品中未含配件类的吊坠、手镯类，密度均在软玉密度的范围内，部分为珠链、镶嵌品等，不满足实验室测量密度的要求，因此部分样品未做密度分析。

红外光谱测试：

参考标准GB/T16553-2017《珠宝玉石 鉴定》、文献《充填软玉的特征与鉴定》、《充填软玉的特征与鉴定》中可知，充填软玉和未经处理的软玉在红外光谱反射法检测中无明显差异，但在红外光谱透射法检测中，有很大的差异性。未经过处理的软玉，以5220cm⁻为中心有强吸收带，2300~3200cm⁻范围内无明显的吸收峰，仅在2701，2851cm⁻处有吸收峰，此吸收峰为表面抛光蜡伸缩振动所致。而充填处理的软玉，5220cm⁻为中心吸收带没有或者很弱，在2300~3200cm⁻范围内有强吸收峰，特别是环氧树脂中由苯环伸缩振动致红外吸收弱谱带3028cm⁻处,与之对应由γas（CH₂）不对称伸缩振动致红外吸收谱带2922cm⁻处。如果样品厚度超过1cm,就会影响红外光的透过率，2300~3200cm⁻也有可能出现全吸收[2-3]。

笔者通过使用美国尼高力 Nicolet is5型傅里叶变换红外光谱仪，对样品进行分析。测试条件：取谱范围：6000~400cm⁻,分辨率为8cm⁻，扫描次数：32次，采样增益：8。由于未经处理的软玉和充填软玉，反射法无明显差异，因此只对样品进行透射法的检测，可出现下面两类情况（分别为图一、图二）。

图一

图二

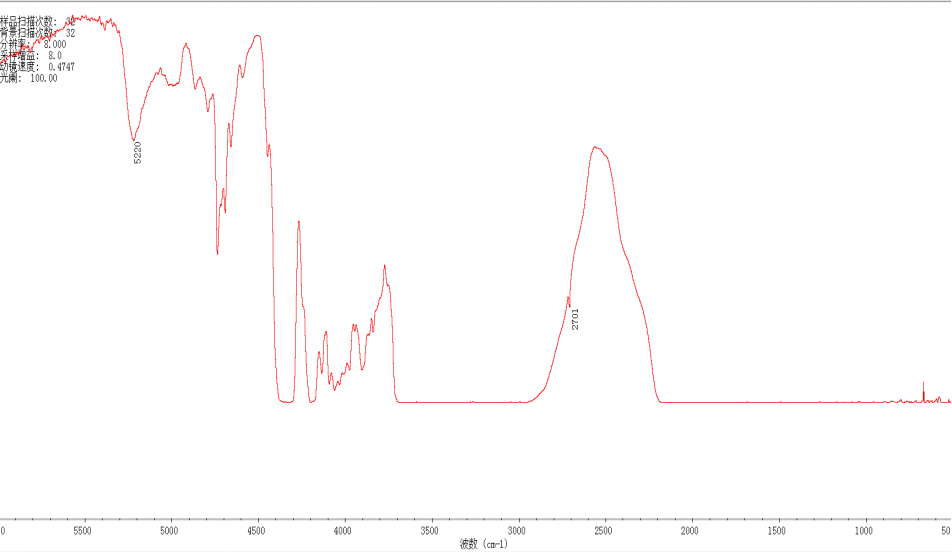

图一出现5220cm⁻为中心的强吸收带，2300~3200cm⁻范围内是无明显吸收峰，仅在2701cm⁻处可见表面抛光蜡的吸收，依据GB/T 16552-2017《珠宝玉石 名称》可知，此类样品的检测结果为和田玉。

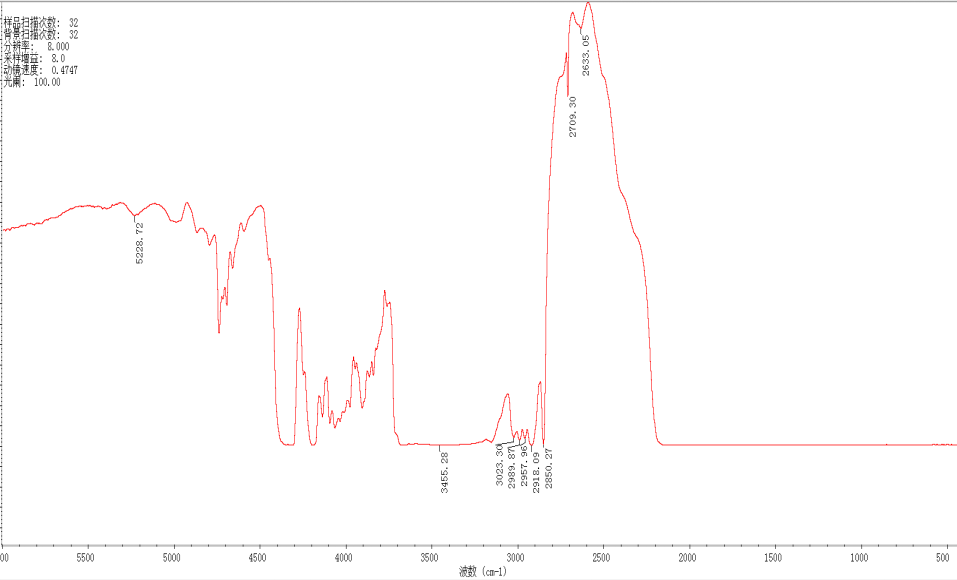

图二中，以5228为中心的吸收带比较微弱，，在2300~3200cm⁻范围内有强吸收峰，不单单出现了2709cm⁻、2851cm⁻处抛光蜡的吸收峰，还有3023cm⁻、2989cm⁻、2918cm⁻的吸收峰，结合样品的紫外荧光、放大检查等检测结果，可确定样品经过了充填处理。

总结：

随着市场的发展，软玉种类的多样化，优化处理的方法不断更新，标准的滞后性使得我们在检测过程中需要更加谨慎。遇到因其他矿物存在而引起的检测数据的异常，我们在检测结果中需要体现，如果没有其他矿物的存在，样品出现非惰性的紫外荧光（珠链抛开绳子的影响）、放大检查的酸蚀纹、表面光泽的差异、透明度高等情况，我们更需要谨慎，通过红外光谱进行再次确认，是否出现5220cm⁻为中心的强吸收带，2300~3200cm⁻范围内是否有吸收谱带（样品厚度超过1cm，2300~3200cm⁻也有可能出现全吸收），必要的时候，使用激光拉曼光谱仪等大型仪器再次分析，正确的分析出样品是否经过充填处理。

柴凤梅,帕拉提.阿布都卡迪尔.和田软玉与青海软玉的宝石学特征对比研究[J].新疆工学院学报,2000,21(1):77-80

鲍勇,曲雁,金颖,等.局部漂白充填处理和田玉的鉴定特征[J].宝石和宝石学杂志,2012,14(04):35-39.

李建军,孟丽娟,丁秀云.充填软玉的特征及鉴定[J].中国宝石, 2006, 15(1):3.
